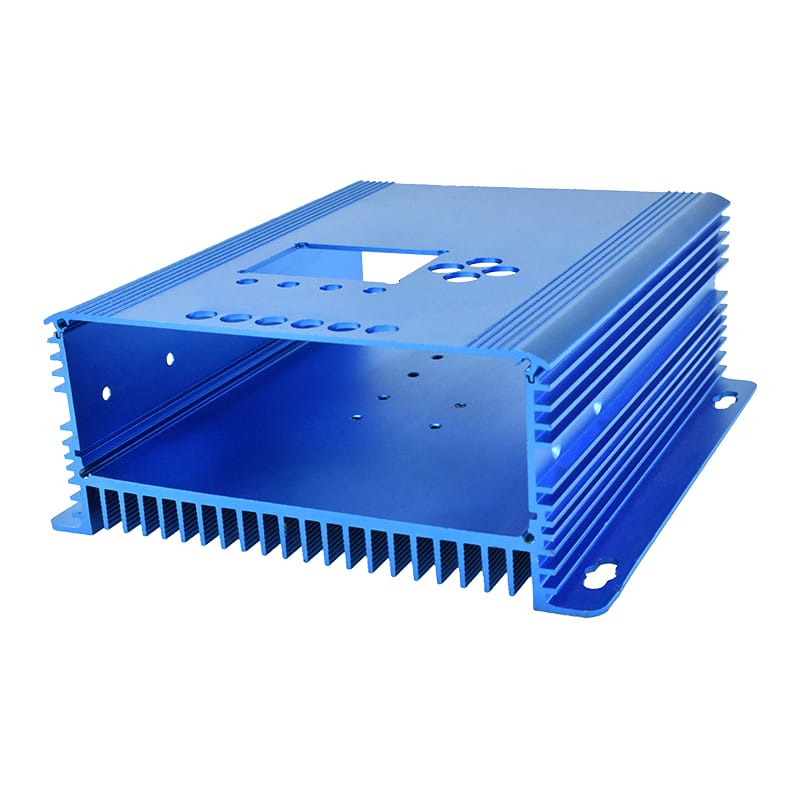

CNC 가공 된 방열판

우리는 다양한 산업 분야의 고객에게 높은 - 성능 CNC 가공 방열판을 제공하는 데 중점을 둔 알루미늄 압출 프로파일 개발 및 CNC 부품 처리를 전문으로하는 제조 회사입니다. 이 방열판은 LED 조명, 전력 모듈, 자동차 전자 제품, 5G 통신, 새로운 에너지 장비 및 신뢰할 수있는 열 관리가 필요한 기타 응용 시나리오에서 널리 사용됩니다.





CNC 정밀 가공을 통해 엔드 밀링, 드릴링, 탭핑, 슬롯 처리 등을 포함하여 압출 알루미늄 방열판에서 높은 - 정밀 트리밍을 수행하여 제품의 조립 일관성 및 열전도율을 갖도록 수행 할 수 있습니다. 우리는 압출 설계, 곰팡이 개발, CNC 2 차 처리, 표면 처리에 대한 하나의 - 서비스를 제공합니다.





세부 사항 처리 사례 : High - 성능 서버 모듈 방열판
북미 고객은 서버 냉각 시스템을위한 맞춤형 CNC 가공 방열판을 요청했으며, 매우 높은 차원의 정확도 요구 사항이 있습니다.

라디에이터 크기 : 210mm × 120mm × 35mm

재료 : 6061-T6 알루미늄 합금

특징 : 60 Thin - 조각 상단의 치아, 각 조각은 1.2mm 두께입니다. 양쪽 끝은 매끄러운 레일 그루브로 밀링해야하며, 네 모서리는 M3 깊은 구멍으로 탭해야합니다.

요구 사항 : 표면 거칠기 RA<1.0, flatness<0.03mm, all hole position errors<±0.01mm





열 소산 치아는 매우 얇고 CNC 클램핑 및 절단 진동은 크며 변형하기 쉽습니다.

깊은 구멍과 치아 조각 사이의 거리는 매우 작으며 약간의 편차가 있으면 치아가 부러지고 폐기됩니다.

전반적인 평탄도와 표면 거칠기는 엄격하게 제어되며 고객은이를 높음 - 엔드 전자 장비에 사용합니다.

우리는 다음 솔루션을 사용합니다.

맞춤형 멀티 - 포인트 흡착 진공 클램프, 방열판을 누르지 않고 안정적으로 클램프 할 수 있습니다.

작은 공구 층의 느린 공급 공급 + 냉각수 분무 시스템을 사용하여 진동 마크와 열 변형을 효과적으로 줄입니다.

처리 후 3 개의 - 좌표 + 화이트 라이트 간섭계 이중 감지를 사용하여 모든 기하학적 치수가 공차 내에 있는지 확인하십시오.

최종 제품은 원활하게 전달되었으며 고객은 열 전도도 효율이 우수하고 구조 조립에 오류가 0이 있다고보고했습니다. 현재, 연간 프레임 계약이 공급을 위해 서명되었습니다.








알루미늄 프로파일 압출 및 CNC 처리, 원활한 연결, 단축 전달 시간의 통합 서비스;
전원 공급 장치, LED, 커뮤니케이션 및 기타 산업에서 다양한 열산 제품의 조립 사양 및 열 소산 요구 사항에 익숙한 산업 경험;
대량 생산 능력에 대한 프로토 타입, 1 피스 최소 주문, 안정적인 대량 생산;
테스트 장비 : 3 - 좌표, 표면 거칠기 테스터, 필름 두께 테스터, 경도 테스터 등;
수출 표준 : 유럽과 미국의 ROHS/REACH/ISO 요구 사항에 따라 풍부한 경험.







열전도율이 높은 CNC 가공 방열판을 찾고 있다면 가장 신뢰할 수있는 파트너가 될 것입니다. 도면 업로드 또는 맞춤형 요구 사항을 참조하십시오. 24 시간 이내에 전문적인 견적 및 솔루션을 제공합니다!
